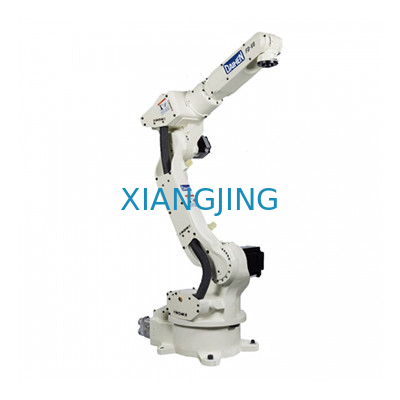

6 используемый осями робот заварки Mag Tig Mig робота заварки со сваривая источником DM350
Подробная информация о продукте:
| Место происхождения: | Шанхай, Китай |
| Фирменное наименование: | OTC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | робот заварки mag tig mig оси робота дуговой сварки FD-V8 6 для OTC со сваривая пакетом источника DM |
| Поставка способности: | 20 набор/наборов в Месяц |
|
Подробная информация |
|||
| Условие: | Новый | Тип машины: | робот заварки |
|---|---|---|---|
| Применимые индустрии: | Гостиницы, магазины одежды, магазины строительного материала, ремонтные мастерские машинного оборудо | Положение выставочного зала: | Никакие |
| Видео- общительн-осмотр: | Обеспеченный | Отчет по испытанию машинного оборудования: | Обеспеченный |
| Выходя на рынок тип: | Обычный продукт | Гарантия компонентов ядра: | 1 год |
| Компоненты ядра: | PLC, сосуд под давлением, шестерня | Гарантия: | 1 год |
| Ключевые пункты продажи: | Известный PLC бренда | Вес (KG): | 321 |
| Напряжение тока: | 200-600 v | Настоящий: | 40 |
| Расклассифицированный круг обязаностей: | 60% | Использование: | сваривающ, для заварки |
| Обеспеченное послепродажное обслуживание: | FD-V8 6-осевой сварочный робот-манипулятор r OTC | Тип: | Робот |
| Модель: | FD-V8 | Достигаемость: | 3508mm |
| Полезная нагрузка: | 4kg | Повторимость RP положения (mm): | 0,08 |
| Оси: | 7 | Название продукта: | Робот заварки OTC |
| Вес: | 321kg | Порт: | Шанхай |
| Высокий свет: | 6 Mag используемый осями заварки робота Tig,OTC использовало робот дуговой сварки,используемый полезной нагрузкой робот заварки 4kg |
||
Характер продукции
Используемый робот заварки mag tig mig оси робота дуговой сварки FD-V8 6 для OTC со сваривая источником DM350
Особенность:
- Должный к скоростям индустрии самым быстрым, временам цикла уменьшите.
- Уменьшенное предплечье и уменьшенный повернуть радиус
- Избежание взаимодействия с джигами или workpieces.
- Все кабели необходимы для заварки Синхро-питания также построены в предплечье.
| Спецификация | Значение |
|---|---|
| Количество осей | 6 |
| Максимальная грузоподъемность | 8 kg |
| Позиционноцикловая повторимость | ± 0,08 mm |
| Емкость привода | 3016 w |
| Работая ряд, рука, J1 (вращение) | ± 170° (±50°) |
| Работая ряд, рука, J2 (предплечье) | - 155° до + 90° |
| Работая ряд, рука, J3 (предплечье) | - 170° к + 190° |
| Работая ряд, запястье, J4 (качание) | ± 180° |
| Работая ряд, запястье, J5 (гнуть) | - 50° к + 230° |
| Работая ряд, запястье, J6 (извив) | ± 360° |
| Максимальная скорость, рука, J1 (вращение) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Максимальная скорость, рука, J2 (предплечье) | 4,19 rad/s (240°/s) |
| Максимальная скорость, рука, J3 (предплечье) | 4,01 rad/s (230°/s) |
| Максимальная скорость, запястье, J4 (качание) | 7,50 rad/s (430°/s) |
| Максимальная скорость, запястье, J5 (гнуть) | 7,50 rad/s (430°/s) |
| Максимальная скорость, запястье, J6 (извив) | 11,00 rad/s (630°/s) |
| Нагрузка запястья, позволяемый момент, J4 (качание) | N*m 17,6 |
| Нагрузка запястья, позволяемый момент, J5 (гнуть) | N*m 17,6 |
| Нагрузка запястья, позволяемый момент, J6 (извив) | 7,8 N*m |
| Нагрузка запястья, позволяемый момент инерции, J4 (качание) | 0,43 ² kg*m |
| Нагрузка запястья, позволяемый момент инерции, J5 (гнуть) | 0,43 ² kg*m |
| Нагрузка запястья, позволяемый момент инерции, J6 (извив) | 0,09 ² kg*m |
| Площадь поперечного сечения деятельности руки | ² x 340° 3,11 m |
| Внешние условия | 0~45°C, 20 | RH 80% (никакая конденсация) |
| Масса | 140 kg |
| Грузоподъемность предплечья | 10 kg |
| Тип установки | Пол/потолок/стена |
| Цвет краски | Белизна (нотация Munsell 10GY 9/1) |
Наш робот оси FD-V8 6 соответствующий для дуги & заварки TIG, вырезывания плазмы воздуха и применения материал-регуляции.
МАНИПУЛЯТОР РОБОТА
• Предлагает широкий работая ряд с независимо манипулятором шарнирной конструкции
• Безшовное цифровое соединение со всеми электропитаниями бренда OTC DAIHEN сваривая
• Улучшенное управление вибрации задерживая обеспечивает ровное движение робота
• Встроенный механический датчик удара для электродуговой сварки
• Одиночная технология источника – все компоненты изготовлены OTC Daihen
• Сильно разносторонний дизайн поддерживает много применений
РЕГУЛЯТОР РОБОТА FD11
• Windows XP основал открытую архитектуру
• Большой объем памяти и 40 входных сигналов/40 сигналов контроля за выпуском продукции
• Предварительные функции PLC учитывают диаграмму лестницы редактируя сразу через учат шкентелю
• Возможности сети – соединяет с локальными сетями, DeviceNet, и соединениями PROFIBUS (смогите требовать дополнительного оборудования)
НАУЧИТЕ ШКЕНТЕЛЮ
• Дисплеи значка помогают в быстром & легком преподавательстве
• Экран цвета VGA 640×480 с СИД освещает дисплей контржурным светом цвета 65536
• положение 3 включает переключатель обеспечивает увеличенную безопасность
• функция Мульти-экрана позволяет потребителю осмотреть до 4 экрана одновременно
• На экране функция помощи с полными руководствами по эксплуатации
• Стандартный экранный дисплей касания с деятельностью шкалы jog
